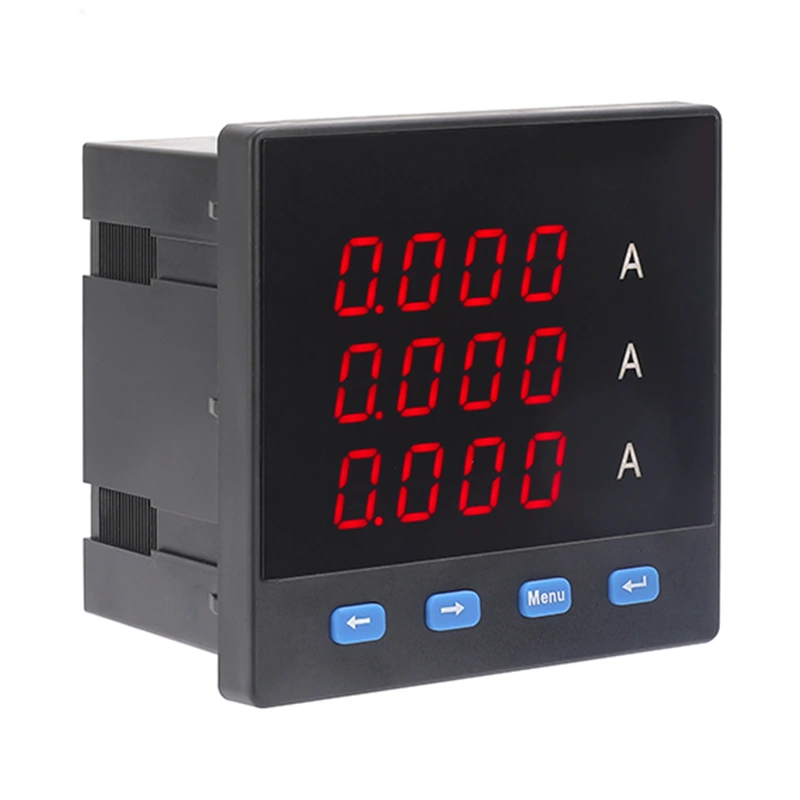

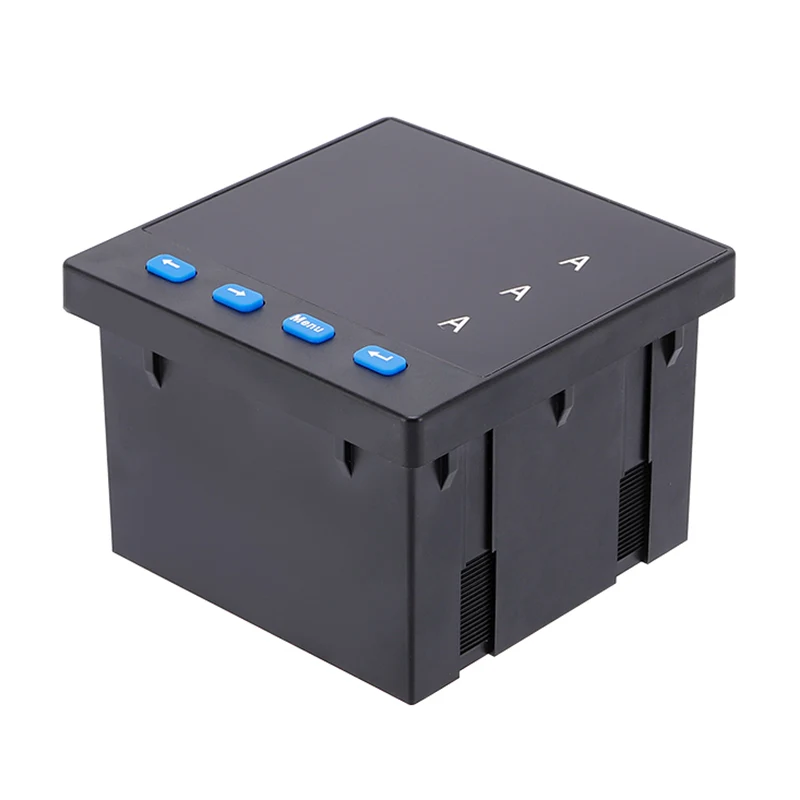

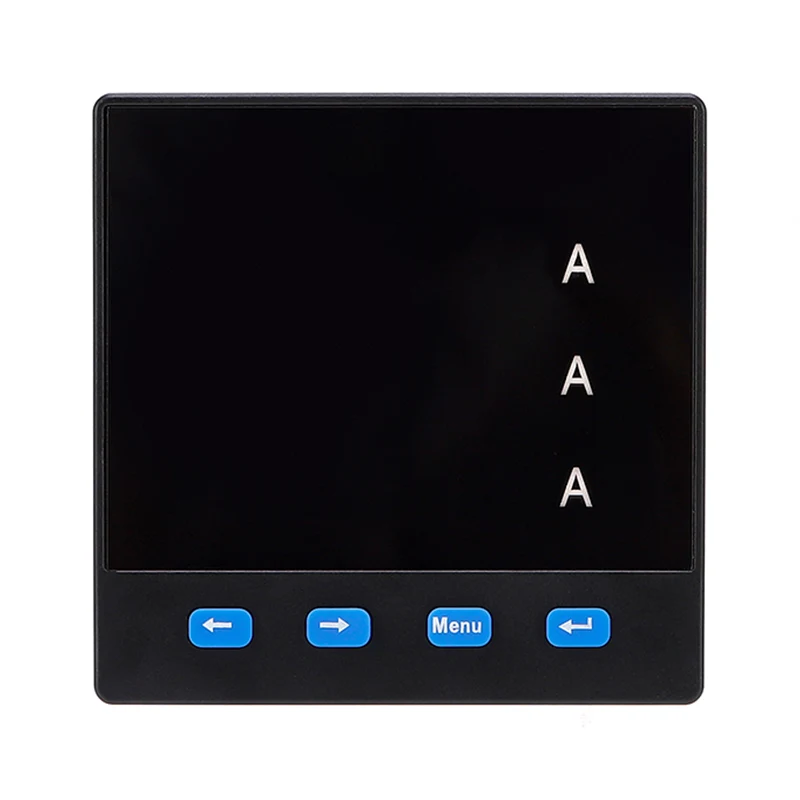

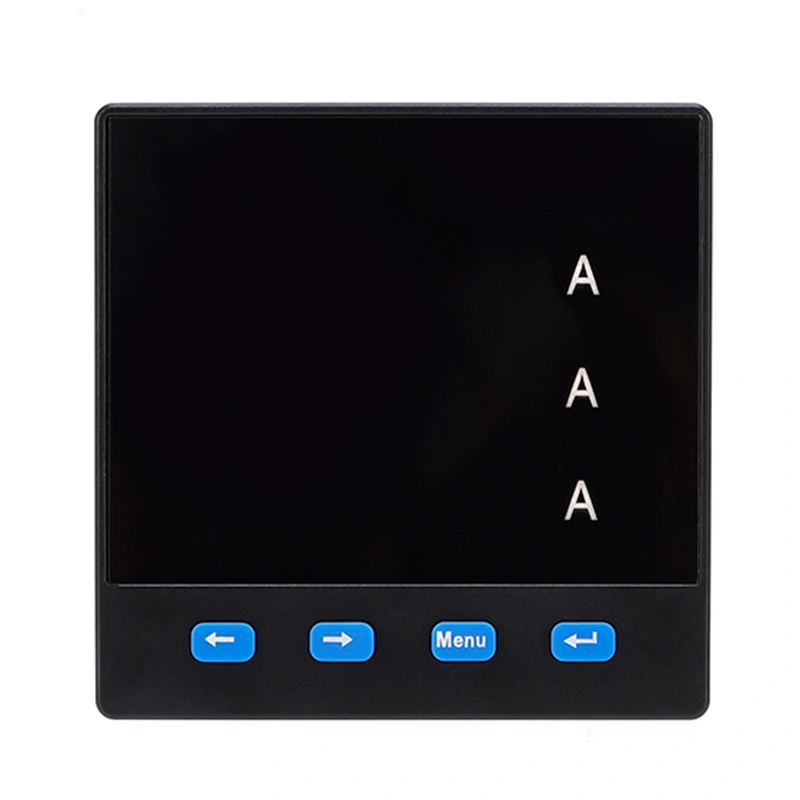

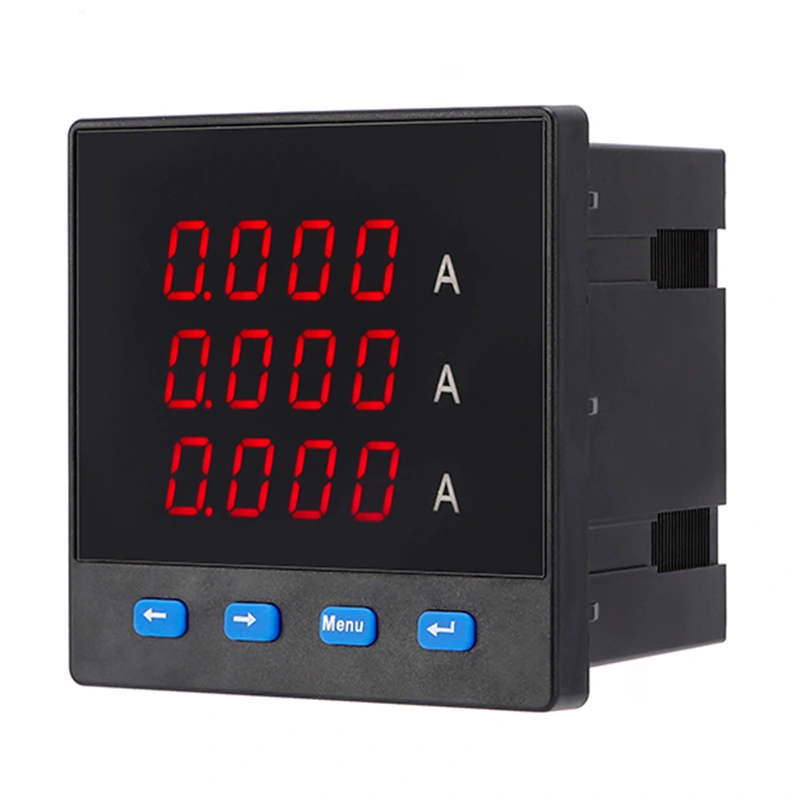

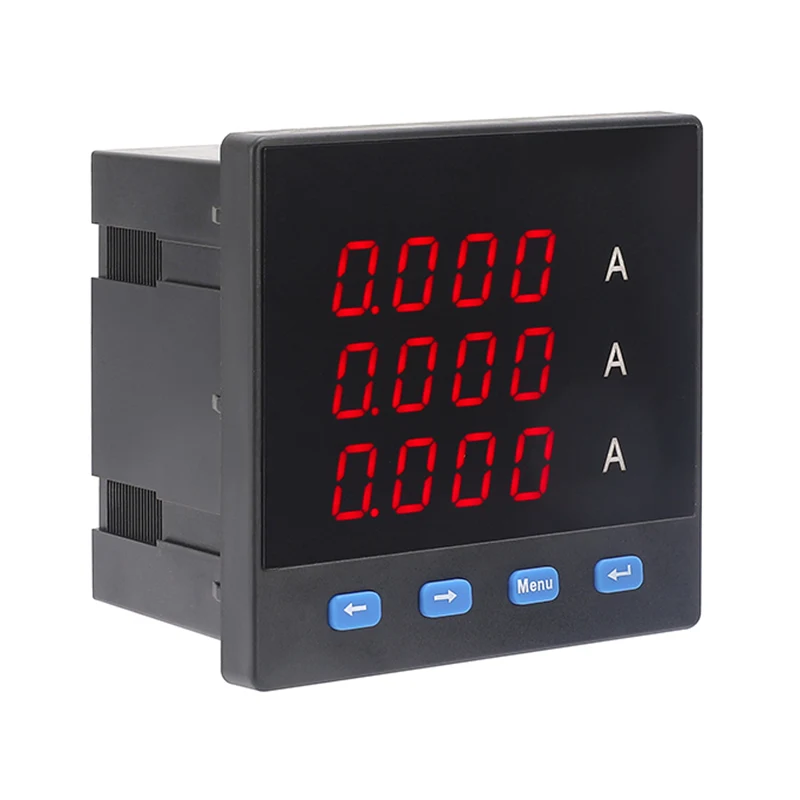

Trefaset ammeter

Trefasede ammetre er viktige verktøy for å måle og overvåke elektriske strømmer nøyaktig i trefaset kraftsystemer. Disse målerne er designet for å gi presise avlesninger av strømstrømmen i hver fase, og spiller en avgjørende rolle i å sikre effektiv og sikker drift av industrielle og kommersielle elektriske systemer.

Skissere og monterende dimensjoner

Tabellinstallasjonsstørrelser (MM)

Generelle tekniske data

1. Arbeidsstrømforsyning: AC220V ± 10% 50/60Hz

2. Strømforbruk: <1.5W

3. Nøyaktighet: RMS -måling 0,5% karakter

4. Arbeidsmiljø: -10 ° C ~ 50 ° C

5. Lagringsmiljø: -20 ° C ~ 75 ° C

6. Isolasjon:> 5mΩ

Vis hjelp

Beskrivelse av Ammeter -skjermmodus

• Når visningsverdien <10A, vises 3 desimaler, dvs. X.XXX a

• Når 10A≤Display -verdien <100A, vises 2 desimaler, dvs. xx.xx a

• Når 100A≤Display -verdi <1000A, vises 1 desimal, dvs. XXX.X A

• Når 1000A≤Displayed Value <10000A, vises ingen desimal, dvs. xxxx a

• Når den viste verdien ≥10000A, lyser KA -indikatoren og skjermen lyder: xx.xx KA

Beskrivelse av Voltmeter -skjermmodus

• Når visningsverdien <1KV, vises 1 desimal, dvs. XXX.X V

• Når 1 kV≤Display -verdi <10KV, vises ingen desimal, dvs. XXXX V

• Når 10kV≤Display -verdien <100KV, lyser KA -indikatoren og skjermen lyder: xx.xx kv

• Når 100 kV≤Displayed Value <1000KV, lyser KA -indikatoren og skjermen lyder: xxx.x kv

• Når den viste verdien ≥1000KV, lyser KA -indikatoren og skjermen lyder: XXXX KV

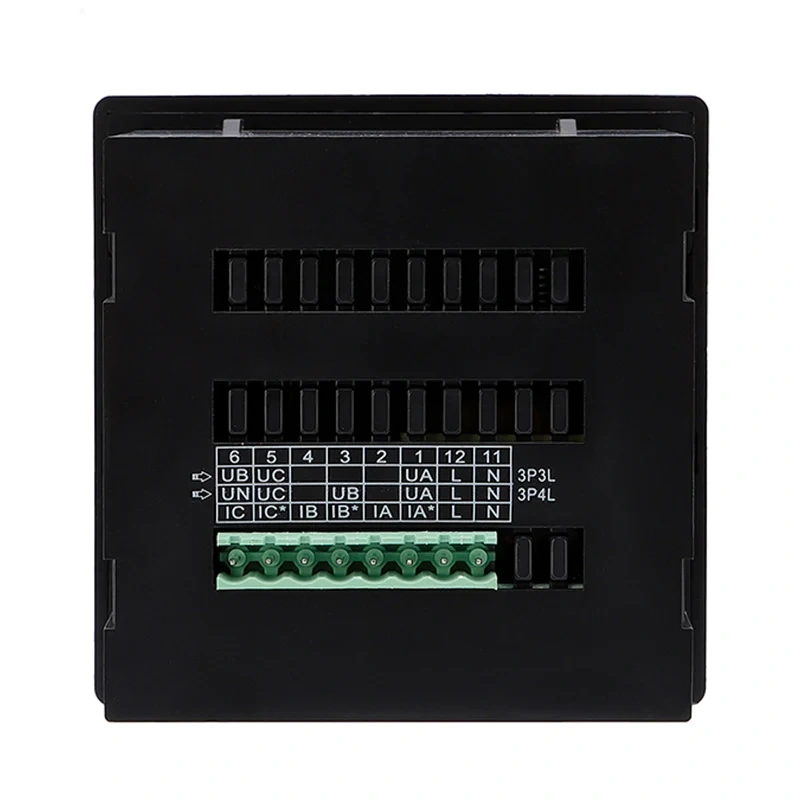

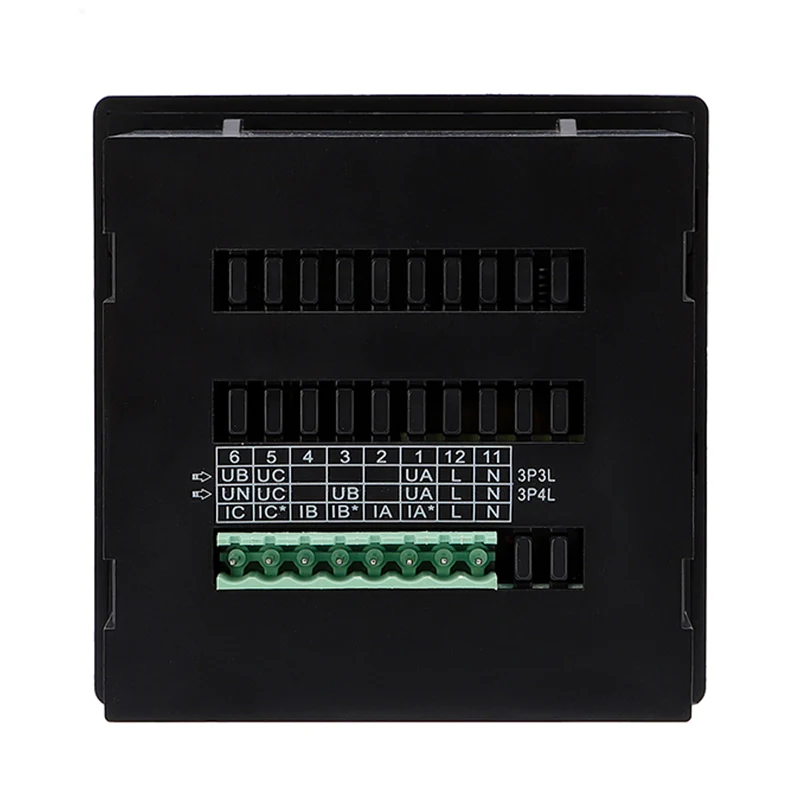

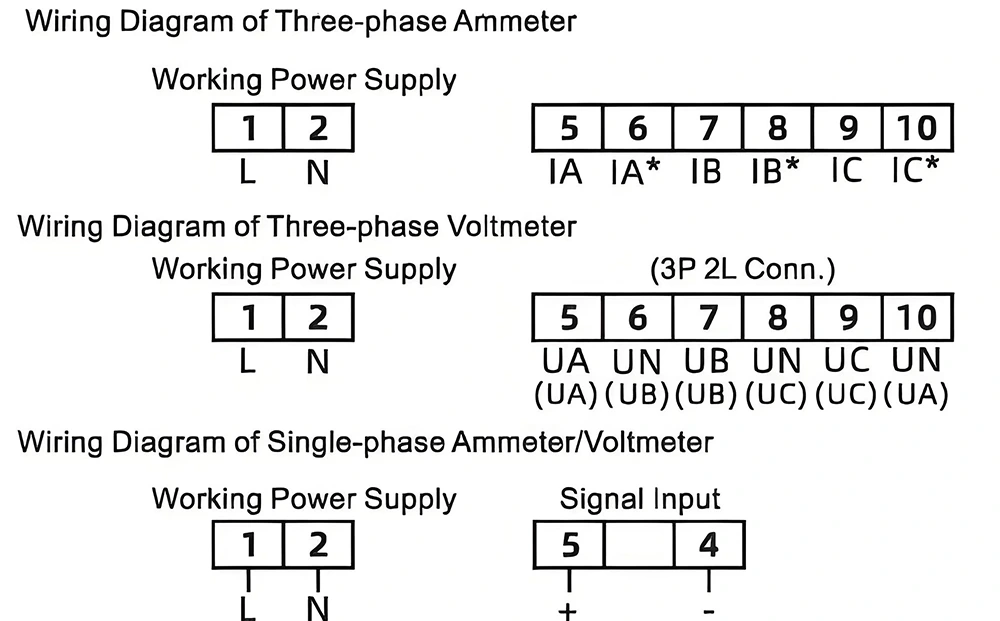

Kablingsdiagrammer

Produktdetaljer
