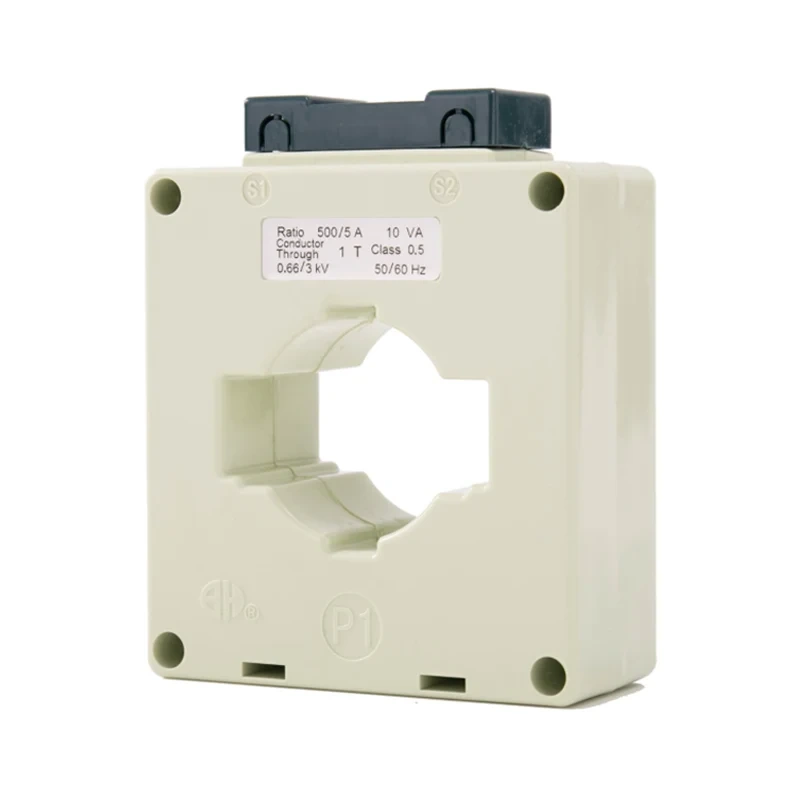

BH-0.66 Series I-nåværende transformatorer er presisjonsinstrumenter designet for nøyaktig måling og overvåking av elektriske strømmer i forskjellige industrielle applikasjoner. Disse nåværende transformatorene er bygget med materialer av høy kvalitet og avansert teknologi for å sikre pålitelig ytelse og langsiktig holdbarhet.
. Høy nøyaktighet: BH-0.66 Series I-nåværende transformatorer gir høy nøyaktighet i gjeldende måling, noe som gjør dem egnet for kritiske applikasjoner der presisjon er viktig.
. Bred applikasjonsområde: Disse nåværende transformatorene kan brukes i et bredt spekter av industrielle omgivelser, inkludert strømfordeling, energiledelse og overvåkning av utstyr.
. Kompakt design: Den kompakte utformingen av BH-0.66 Series I-nåværende transformatorer gir enkel installasjon i trange mellomrom uten at det går ut over ytelsen.
. Robust konstruksjon: Bygget for å motstå tøffe driftsforhold, er disse nåværende transformatorene holdbare og pålitelige selv i utfordrende miljøer.
. Enkel integrasjon: BH-0.66 Series I nåværende transformatorer er designet for enkel integrasjon i eksisterende elektriske systemer, noe som gjør dem ideelle for ettermontering eller oppgradering av prosjekter.
Rektangulær form med trappet vindu for å passe bussstang så vel som enkelt- eller multicables.Main -applikasjoner er måling og instrumentering, fylt med epoksyharpiks inne
|

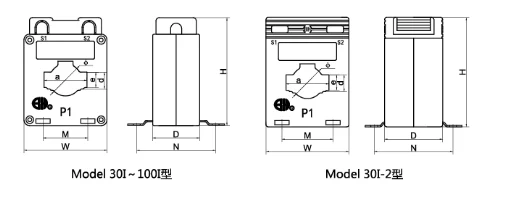

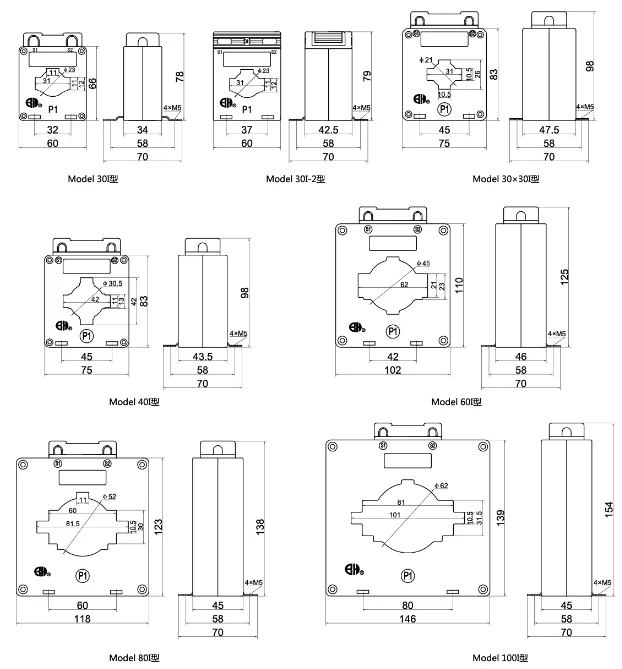

Modell |
Oversiktsdimensjon (MM) | Vindusdimensjon (MM) | Installasjonsdimensjon (MM) | Installasjonsmetode | ||||||||
| W | H | D | a | e | d | Φ | A | B | ||||
| M | N | M | N | |||||||||
| 30i | 60 | 78 | 34 | 31 | 11 | 12 | 23 | 32 | 58 | 40 | 57 | EN B c e |
| 30x30i | 75 | 98 | 47.5 | 31 | 10.5 | 21 | 45 | 58 | 52 | 66 | EN B e | |
| 40i | 75 | 98 | 43.5 | 42 | 11 | 13 | 30.5 | 45 | 58 | 52 | 66 | A B C E |
| 60i | 102 | 125 | 46 | 62 | 21 | 23 | 45 | 42 | 58 | 50 | 69 | A B C E |
| 80i | 118 | 138 | 45 | 81.5 | 10.5 | 30 | 52 | 60 | 58 | A b e | ||
| 100i | 146 | 154 | 45 | 101 | 10.5 | 31.5 | 62 | 80 | 58 | A b e | ||
| 30i-2 | 60 | 79.5 | 42.5 | 31 | 11 | 12 | 23 | 37 | 58 | 45 | 64 | A b e |
| Modell | 30i | 30x30i | 40i | 60i | 80i | 100i | 30i-2 | |
| Kabeldiameter | Φ23 | Φ21 | Φ30.5 | Φ45 | Φ52 | Φ62 | Φ23 | |
| Max Bushar Size/Qty | 30x10/1 | 30x10/1 | 40x10 / 1 | 60x10/1 60x6/1-2 |
80x10/1 60x10/1-2 |
100x10/1 80x10/1-2 |
30x10/1 | |
| Nøyaktighetsklasse | 0,5 1 | 0,5 1 | 0,5 1 | 0.2 0,5 | 0.2 0,5 | 0.2 0,5 | 0,2s 0,5 1 | |
| Primær strøm/sekundær Strøm (a) |
Rated Burden (VA) | |||||||
| 15 | 5 | 25 (5) | 25 (4) | 2.5 (5) | ||||
| 20 | 25 (4) | 25 (3) | 2.5 (4) | |||||
| 25 | 25 (3) | 25 (2) | 2.5 (3) | |||||
| 30 | 25 (3) | 25 (2) | 2.5 (3) | |||||
| 40 | 25 (2) | 25 (2) | 2.5 (2) | |||||
| 50 | 25 (2) | 2.5 | 2.5 (2) | |||||
| 60 | 25 (2) | 2.5 | 2.5 (2) | 2.5 | ||||
| 75 | 2.5 | 25 5 | 2.5 | 2.5 | ||||
| 100 | 2.5 | 25 5 | 2.5 | 2.5 | ||||
| 150 | 2.5 | 5 10 | 5 | 25 | 2.5 | |||
| 200 | 5 | 10 15 | 5 | 5 | 5 | |||
| 250 | 5 | 15 20 | 5 | 5 | 5 | |||
| 300 | 5 | 20 | 5 | 5 | 5 | 5 | ||
| 400 | 5 | 20 | 5 | 5 | 5 | 5 | ||
| 500 | 10 | 5 10 | 10 | |||||
| 600 | 10 | 5 10 | 5 10 | |||||
| 750 (800) | 10 | 5 10 | 5 10 | 5 10 | ||||
| 1000 | 15 20 | 15 20 | 15 20 | |||||
| 1200 (1250) | 20 | 20 | 20 | |||||
| 1500 | 20 | 20 | 20 | |||||
| 2000 | 20 | 20 | 20 | |||||
| 2500 | 30 | 30 | ||||||
| 3000 | 30 | |||||||
