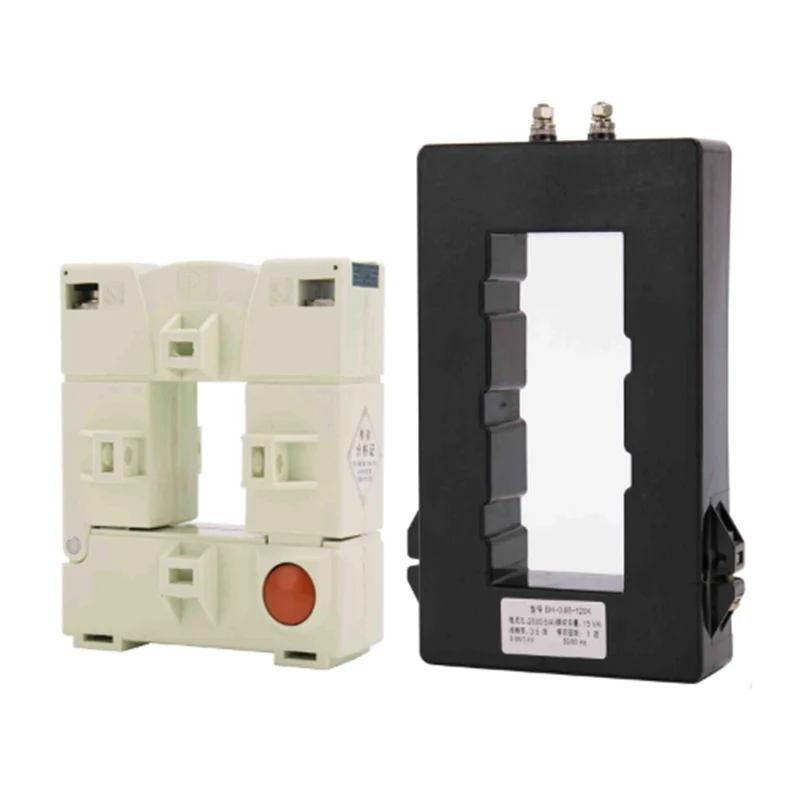

BH- 0,66 Series K Current Transformers

BH- 0,66 Series K strømtransformatorer er den split-core typen CT. Hovedsakelig brukt til kabel- eller busstangapplikasjoner, og for gjeldende måle og overvåking. Den delte kjernedesignet gjør det mulig å åpne, installeres og lukkes uten å koble fra kretsen den er festet til. Merk: Husk at åpen omdirigert sekundær vikling er strengt forbudt under CT-installasjon, for å unngå skade på CT så vel som personskader og ulykker.

Send forespørsel

produktbeskrivelse

BH- 0,66 Series K Nåværende transformatorer Åpne type strømtransformator, og brukes hovedsakelig i kabel- eller bussstang gjennom, brukt som måling og overvåking av strøm og samlet i en situasjon med strømforsyning.

Merk: Montering av nåværende transformator, den forbyr de to åpne, for å unngå skade på den nåværende transformatoren og unngå utstyr eller personskadeulykke.

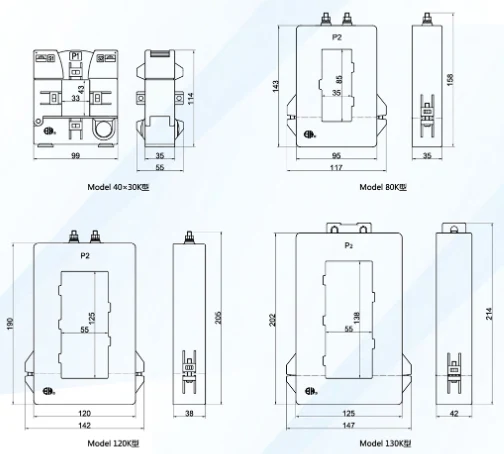

Spesifikasjoner og dimensjoner

Modell	Oversiktsdimensjon (MM)						Vindusdimensjon (MM)
Modell	A	W	B	H	D	L	a	e
40x30k		99		114	35	55	33	43
80k	117	95	143	158	35	35	35	85
120K	142	120	190	205	38		55	125
130K	147	125	202	214	42		55	138

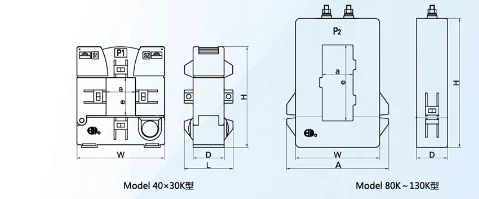

Diagram

Tekniske parametere

Modell		40x30k	80k	120K	130K
Nøyaktighetsklasse		0,5 1	0,5 1 2	0,5 1	0,5 1
Primær strøm/sekundær Strøm (a)		(VA) Rated Burden (VA)
200	5 (1)	25	25
250		25	25
300		25	25
400		2.5 5	25
500		2.5 5	2.5 5
600		2.5 5	2.5 5
750		5 10	2.5 5	5 10	5 10
800		5 10	5 5	5 10	5 10
1000		5 10	5 10	10 15	10 15
1200			5 10	10 15	10 15
1500			10 15	10 15	10 15
2000			15	15 20	15 20
2500				15 20	15 20
3000				15 20	15 20
4000				20 30	20 30
5000				20 30	20 30

Blenderåpning

Seksjon (M㎡) Antall kjernetrådene		16	25	35	50	70	95	120	150	185	240
1core	V	10.7	125	14.0	153	17.1	19.4	21.1	25.0	25.4	28.3
1core	Yjv	97	11.4	125	141	16.2	18.3	20.2	223	24.8	27.9
2Cores	V	18.5	220	191	219	24.5	28.1	30.5	33.9	37.3
2Cores	Yjv	17.9	21.3	23.6	26.7	310	35.1	39.0	433	48.2	54.3
3Cores	V	19.6	233	222	25.6	28.9	33.9	36.1	41.6		50.7
3Cores	Yjv	18.9	226	25.1	28.5	33.2	37.6	41.8	46.4	517	58.3
4Cores (3+1)	V	21.5	25.6	25.6	30.0	33.6	38.6	42.4	48.5	428	55.4
4Cores (3+1)	Yjv	20.6	24.8	27.6	316	36.8	41.8	46.5	516	57.6	64.8
4Cores	V	21.0	24.6	24.9	281	32.6	37.9	40.4	44.6	49.3	55.6
4Cores	Yjv	22.4	272	30.5	35.0	40.8	46.4	51.7	57.4	64.1	723
